АРЕНДА И УСТАНОВКА
СТРАХОВОЧНЫХ РЕЛЬСОВЫХ ПАКЕТОВ

Предотвращаем появление ям и провалов под рельсами, сохраняя несущую
способность путей.
Создаем дополнительные опоры и сохраняем безопасность при движении составов по требованиям РЖД
Автоматический калькулятор

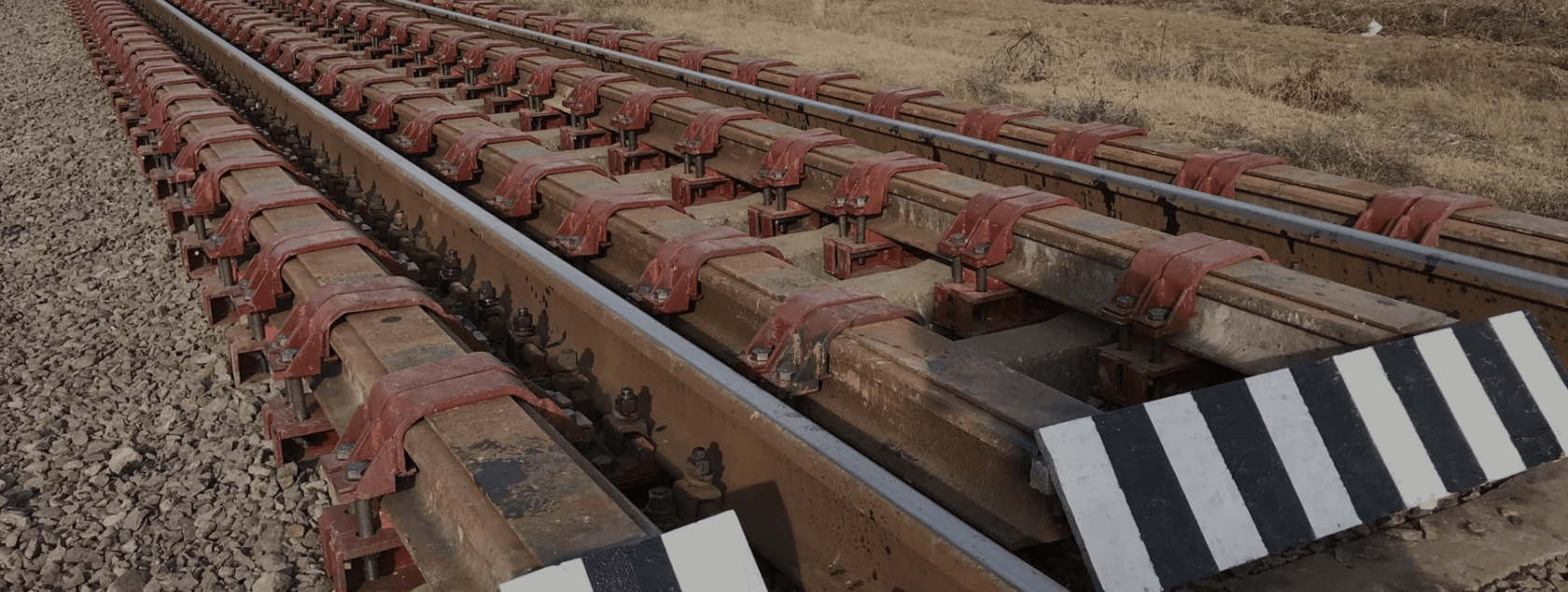

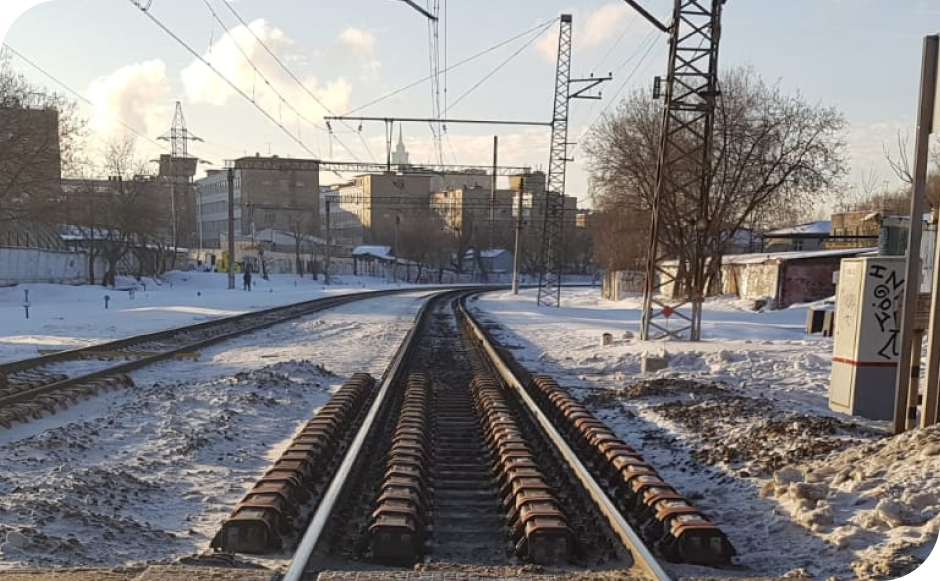

Страховочная конструкция, состоящая из 4 одинаковых частей, каждая их которых представляет собой 3 рельса, уложенных на полушпалы и закрепленных металлическими хомутами. В зависимости от диаметра прокола бывают длиной 12.5 и 25 метров. Выступают в качестве защиты пути в случае разрушения земляного полотна железной дороги.

ЧТО ТАКОЕ РЕЛЬСОВЫЙ СТРАХОВОЧНЫЙ ПАКЕТ

При проведении ГНБ под железной дорогой и одновременного движения поезда может произойти разрушение земляного полотна железнодорожного пути. Рельсовые страховочные пакеты, даже в случае такой аварийной ситуации, удерживает верхнее строение пути и предотвращает сход поезда с рельс.
Р50/Р65 - Рельсы

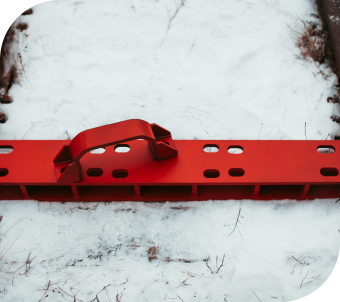

Х1/Х2 - Хомуты
1 - 1/4 часть страховочного пакета
2 - Шайба
3 - Прокладка КД-65
4 - Прокладка КД-50
5 - Болт клеммный



6 - Клемма промежуточная
7 - Гайка клеммная
8 - Шайба двухвитковая
9 - Болт М24х180
10 - Болт М24х80
11 - Гайка М24
12 - Шайба М24
Монтаж страховочных пакетов на железной дороге может выполняться только лицензированной организацией. По центральной России эти работы проводятся проектно-строительной компанией ЖелДорСпецПроект.

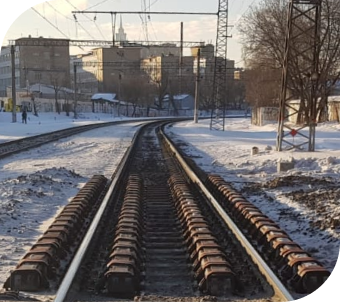

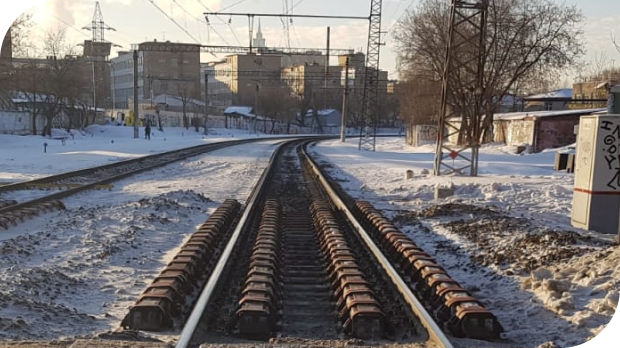

СТРАХОВОЧНЫЙ ПАКЕТ
НА ЖЕЛЕЗНОЙ ДОРОГЕ

ПРОЕКТЫ
1—6
УСТАНОВКА И ДЕМОНТАЖ 3-Х КОМПЛЕКТОВ РЕЛЬСОВЫХ СТРАХОВОЧНЫХ ПАКЕТОВ
Пересечение ЖД
ООО «СпецЭнергоГрупп» осуществляли закрытый переход кабельных линий 20кВ железнодорожных путей на 12км ПК6+5м участка методом ГНБ.
Диаметр кабеля 700мм, длиной 273м, а глубина прокола под Ж/Д составила 13,2м

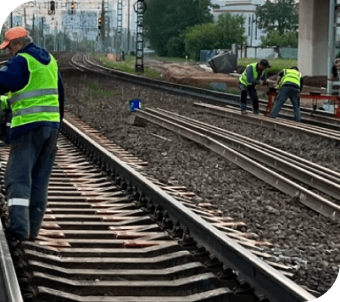

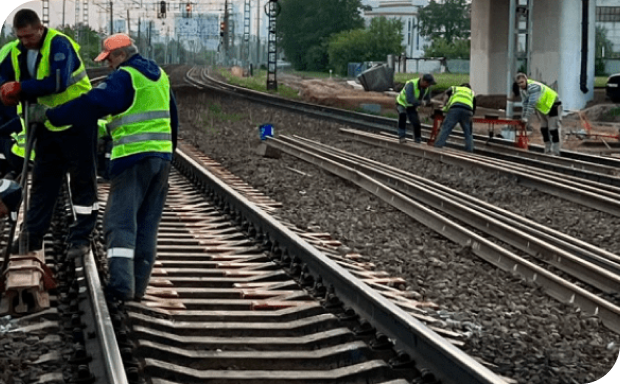

Установка рельсовых страховочных пакетов
Выполнение работ по установке и демонтажу 3х комплектов рельсовых страховочных пакетов, длиной 25м (2 рельса по 12,5м были сварены алюминотермитной сваркой на месте производства работ)
ПРОЕКТЫ
2—6
УСТАНОВКА И ДЕМОНТАЖ 1-ГО КОМПЛЕКТА
РЕЛЬСОВОГО СТРАХОВОЧНОГО ПАКЕТА
Пересечение ЖД
ООО «СУ-71» осуществляли прокладку футляра методом горизонтально направленного шнекового бурения под Ж/Д полотном на 2км ПК2+10м перегона БП 205км. Диаметр футляра 250 мм, длинной 51,8 м, а глубина прокола под Ж/Д составила 6,5 м
Установка рельсовых страховочных пакетов
Получение акта-допуска от ОАО «РЖД» и выполнение работ по установке и демонтажу 1го комплекта рельсового страховочного
пакета, длиной 12,5 м, типовой серии 2233.
ПРОЕКТЫ
3—6
УСТАНОВКА 1-ГО КОМПЛЕКТА СТРАХОВОЧНЫХ
РЕЛЬСОВЫХ ПАКЕТОВ
Пересечение ЖД
ООО «ВодСтройСервис» осуществляли пересечение самотечного канализационного коллектора через Ж/Д на 18 км пути Аэропорта станции Подклетное методом ГНБ. Диаметр трубопровода 400 мм с глубиной прокола под Ж/Д 4 м.
Установка рельсовых страховочных пакетов
Разработка и согласование документации в ОАО «РЖД» и получение акта-допуска.
Выполнение работ по установке одного комплекта страховочных рельсовых пакетов.
ПРОЕКТЫ
4—6
УСТАНОВКА 2-Х КОМПЛЕКТОВ СТРАХОВОЧНЫХ
РЕЛЬСОВЫХ ПАКЕТОВ
Пересечение ЖД
ООО «Подводник» проводил работы по пересечению инженерными коммуникациями Ж/Д путей на объекте : 03-ТПР-001-001029 «МН Куйбышев-Унеча-2, р. Ока, 1064 км, основная, DN1200. Реконструкция».
Установка рельсовых страховочных пакетов
Работы по установке двух комплектов страховочных рельсовых пакетов, длинной 25 м ( 2 рельса по 12,5 м были сварены алюминотермитной сваркой на месте производства работ)
ПРОЕКТЫ
5—6
УСТАНОВКА И ДЕМОНТАЖ 1-ГО КОМПЛЕКТА
РЕЛЬСОВЫХ СТРАХОВОЧНЫХ ПАКЕТОВ
Пересечение ЖД
ООО «БЕЛСТРОЙТРЕСТ» осуществлял пересечение инженерными коммуникациям Ж/Д путей на объекте по адресу: Тульская обл, г.
Новомосковск, ул. Оники.
Установка рельсовых страховочных пакетов
Доставка на объект, установка и демонтаж 1-го комплекта рельсовых страховочных пакетов, длиной 12,5 м из рельс Р-65.
Работы производились на следующий день после подписания договора.
ПРОЕКТЫ
6—6
АРЕНДА 1-ГО КОМПЛЕКТА СТРАХОВОЧНОГО
РЕЛЬСОВОГО ПАКЕТА
Описание проекта
Аренда 1-го страховочного рельсового пакета: рельсы марки Р-65 в количестве 12 шт и скобы 92 шт для крепления РСП.
Согласование документации в ОАО «РЖД», установку и демонтаж страховочных пакетов заказчик выполнял самостоятельно.

Прайс-лист на страховочные рельсовые пакеты

Почему у нас выгодная стоимость

ПРОЦЕССЫ
8 ЭТАПОВ
этапы
работы
Рассчитываем Вам стоимость аренды, работ по установке страховочного пакета, разработке и согласованию в ОАО «РЖД» документации с учетом доставки до места проведения работ.
После согласования стоимости составляем и подписываем договор на оказание услуги по установке страховочного пакета.
Разрабатываем проект производства работ на установку рельсовых пакетов и согласовываем его в ОАО «РЖД» и утверждаем у заместителя главного инженера железной дороги по данному региону
Создание комиссии по инструментальной проверке коммуникаций. Инструментальный осмотр места работ.
Получаем приказ на тех. надзор, сводный план коммуникаций, инструктаж руководителя работ, акт инструментальной проверки, мероприятия по сохранности коммуникаций
До старта производства работ заключаем договор с ОАО «РЖД» на проведение технического надзора
01
02
03
04
05
06
заявка
договор
Разработка ппр
Инструментальная проверка коммуникаций
документация оао «РЖД»
договор на тех. надзор
проверка коммуникаций

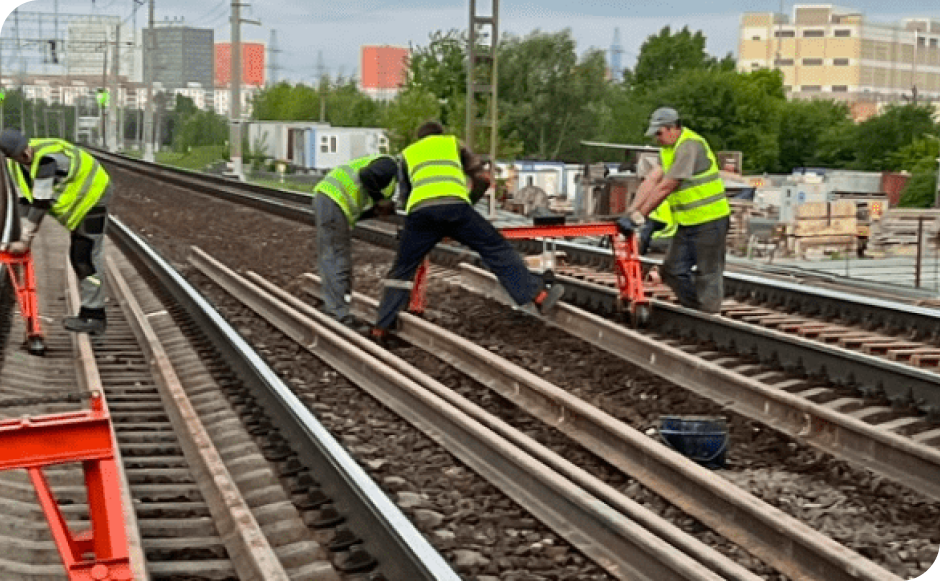

После получения акта-допуска на производство работ происходит установка страховочных пакетов на железнодорожный путь
07
Получение акта-допуска
08
прокол под железной дорогой
После проведения работ по проколу, страховочные пакеты демонтируются и восстанавливается балластная призма пути
